深圳市奔聯電子

高端滑環領導者

滑環解決方案提供商

服務熱線：0755-29702760/29702762

產品中心Products

首頁>產品中心>耐高溫滑環

耐高溫滑環

產品類型：耐高溫滑環 產品型號：PSR-HTA-CS
PSR-HTA-C高溫帽式滑環是公司的標準產品，能在400℃高溫環境下工作，采用緊湊型設計，接觸材料使用金；針式電刷和V型導電環設計，保持多點穩定接觸，是滑環優越性能的基本保證；PSR-HTA-C包含PSR-HTA-C6，PSR-HTA-C12，PSR-HTA-C15，PSR-HTA-C24幾款導電滑環基本型號，提供6路，12路，15路，24路傳輸電路；并有多款外型樣式可供選擇，或可根據客戶需求定制外型...
  • 性能

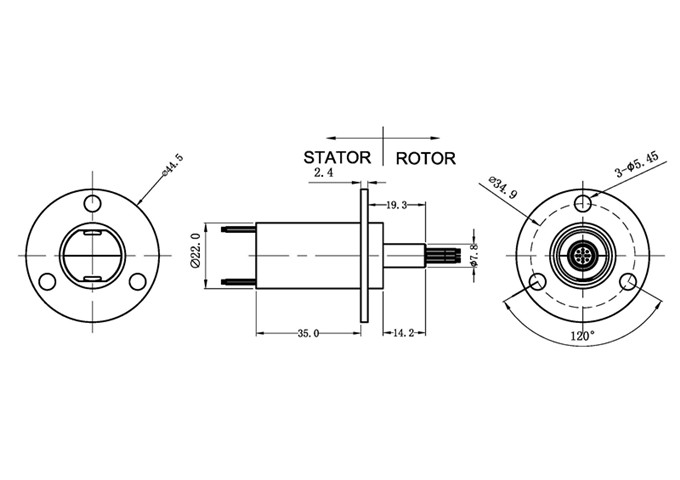

  • 尺寸圖
  • 特征
  • 安裝方法

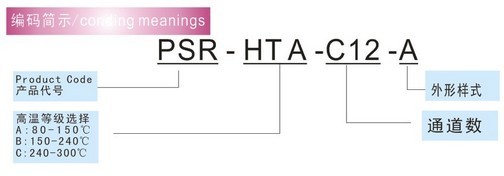

  • 訂貨號
  • 下載


電氣性能

可選項
額定電壓 240VAC

多樣化外形、支持更多安裝要求

額定電流

2A/路， 并聯支持5A、10A

可指定導線長度

絕緣電阻

1000MΩ@500 VDC

導線出口方向可選

耐壓

600VDC @50HZ

可附加連接器和熱縮管

電氣噪音

10mΩ @6VDC,50mA,5Rpm

支持更高轉速：500Rpm

機械性能

環境性能

轉速

300轉/分鐘

工作溫度 -40℃~+400℃

扭矩

0.01N.M

機械振動

MIL-SID-810E

防護等級

IP 54

環境濕度

60%

接觸材料

貴金屬：金-金

環保認證

Lead Free, RoHS compliant

導線規格

12色AWG#28 Teflon高溫線

CE Certified

YES

設計壽命

3000萬轉

*滑環壽命由滑環工作轉速，工作環境和工作溫度等決定

¤ 特性


  • 獨特接觸設計提供更長壽命及免維護穩定運轉（無需潤滑劑）
  • 最高400℃的環境中穩定工作
  • 最小的體積滿足最苛刻的空間需求
  • 多樣化外形，支持更多安裝要求
  • 支持熱電偶信號、開關信號、電源電源及其混合傳輸
  • 采用特級耐高溫絕緣材料和貴金屬接觸技術
  • 可滿足工業領域廣泛使用
¤ 運用領域


1.工業機器:

   加熱輥筒、加工中心、繞線機、端面加工機

2. 旋轉工作臺：

   電池機械、灌裝機、吹瓶機、旋轉印刷機

3.電纜卷筒：

   港口機械、重型吊臂、工程機械、塔臺

4.試驗設備：

   離心測試臺、分離機

5.機器人：

   包裝設備、堆垛機、工藝控制設備、緊急照明設備

6.展覽/顯示設備：

   汽車展臺、旋轉門、產品展臺、旋轉餐廳



¤安裝說明

1. 安裝導電環


將導電環固定在設備需要安裝的位置

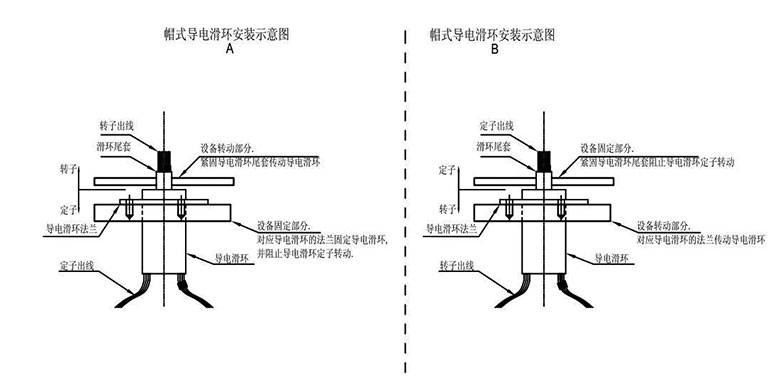

法蘭與設備固定部分安裝方法：（結合圖紙A使用）
A. 把滑環安裝在需要的位置并把配套的螺絲朝徑向鎖緊。最大力矩25 lb-in（不能超過）
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉，不能壓迫導線以至導線折彎，否則最終將導致導線折斷而引起的事故

法蘭與設備旋轉部分安裝方法：（結合圖紙B使用）
A. 主體端面∮110圓面上3個M3×8的孔與設備固定部分相連，用3個M3（最大外徑）的螺絲安裝好定子
B. 把導線排好并做必要的連接，需防止導線妨礙滑環的自由旋轉
C. 在鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲


警示:
       因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在滑環兩頭強行緊固安裝（例如鎖死定子或轉子以至在旋轉時無間隙），否則可能導致過早損傷滑環。

注意事項:
        1.裝配時保持滑環主體部分與轉動軸緊密相連
        2.固定部分螺母不松動
        3.定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線



2. 檢查、測試


    A: 檢查各固定處是否固定牢固,可靠
    B: 慢慢旋轉轉動軸,注意觀察導電環是否均衡旋轉
