盤式滑環也常常被稱為餅式滑環,因形狀像盤子而得名.其因高度空間有限,擴展橫向空間以滿足系統的苛刻的空間要求. 盤式滑環分為兩種:分離式和組合式,但都是中心帶通孔的滑環的延伸.
盤式滑環在奔聯經過近20年的發展,技術不斷創新,工藝不斷完善,現已是一款非常成熟的產品,以下介紹的這款盤式滑環產品正在公司大批量生產,是盤式滑環的一大成功案例之一.

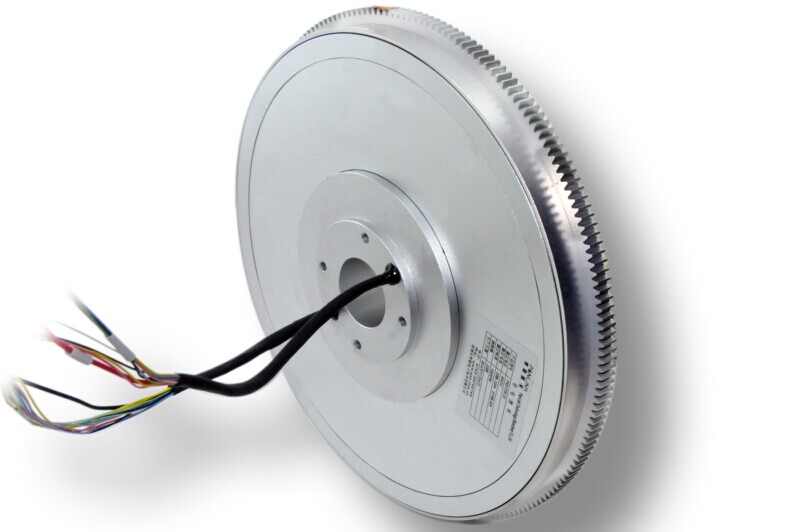

此盤式滑環屬于組合式盤式滑環，采用全密封式結構，使用線路板簡化電路連接,并采用特殊灌注工藝,觸點為貴金屬金合金,混合電源和信號傳輸,并且主要特點是外殼使用齒輪安裝的方法,齒輪讓滑環與轉臺一體化，能承重30KG，不僅連接方便,而且尺寸非常精密以滿足高度空間的苛刻要求：共23通路,最大電流20A，其高度僅40mm，外徑250mm，內徑35mm。具體參數如下：
|
電氣性能 |
|||
|
通路數 |
23路 |
外徑 |
250mm |
|
額定電壓 |
380VAC |
內徑 |
35mm |
|
額定電流 |
4路20A/路+19路2A/路 |
高度 |
40mm |
|
絕緣電阻 |
1000MΩ@500 VDC |
電氣噪音 |
10mΩ @6VDC,50mA,5Rpm |
|
機械性能 |
環境性能 |
||
|
過孔直徑 |
35mm |
工作溫度 |
-40℃~+80℃ |
|
轉速 |
300轉/分鐘 |
機械振動 |
MIL-SID-810E |
|
扭矩 |
40N.CM |
環境濕度 |
60% |
|
防護等級 |
IP65 |
環保認證 |
Lead Free, RoHS compliant |
|
接觸材料 |
貴金屬：金-金 |
CE Certified |
YES |
|
導線規格 |
Teflon高溫線+專用屏蔽線 |
滑環壽命由滑環工作轉速，工作環境和工作溫度等決定 |
|
|
預計壽命 |
3000萬轉 |
||
